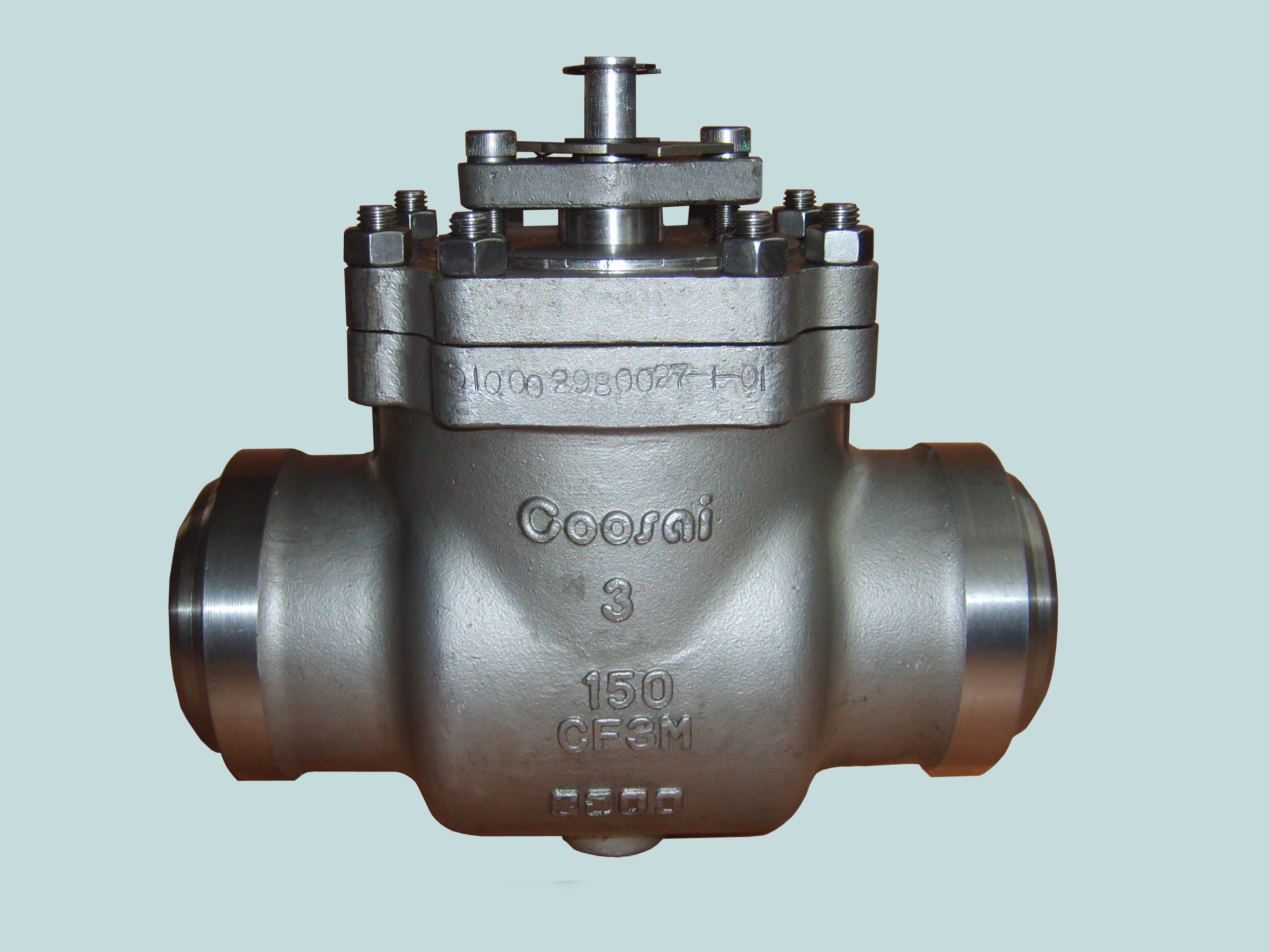

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal

Informasi Dasar
Tempat asal: Cina
Nama merek: Coosai
Sertifikasi: API6D,API607
Nomor model: SQ41F,SQ47F,SQ341F,SQ347F,
Kuantitas min Order: 1 PC
Harga: 300USD
Kemasan rincian: Kasus poliwood
Waktu pengiriman: 2-15 minggu
Menyediakan kemampuan: 20000 BUAH per tahun
Informasi Detail
Ukuran: NPS 2" sampai 48" Tekanan: 150 pon hingga 2500 pon
Suhu: -196℃~610℃ Suhu rendah, Suhu Normal dan suhu tinggi Tubuh dan Trim: Besi cor, WCB,ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351 CF8 CF
Bahan Kursi: PTFE, RPTFE, DEVLON, Molon, MENGINTIP, Kursi Logam Penyegelan Tubuh dan Batang: Oring (FKM,FFKM NBR,FPM HNBR, VITON,EPDM, AFLAS), Gasket luka spiral (316SS+ Grafit) Pengepakan (Gra
Operasi: Kunci Pas, Tuas, Gearbox, Pneumatik, Hidrolik, Listrik. Fitur desain: Casting, Forging, Full Bore, Reduced Bore, Integral Body, Three-pc Ball Valve, Side entry design, Sp
Cahaya Tinggi:

150lb katup masuk atas

,

48 inci katup bola full bore

,

katup bola dengan lubang berkurang


Deskripsi Produk

Top Entry Ball Valve,Online Maintenance Easy,Integral Body Ball Valve,Online Replacement & Repair,Mengurangi kebocoran eksternal





Data Desain

Standar desain: API 6D,DIN3357-1, EN12516-1

Standar tatap muka: API6D, ASME B16.10, DIN3202

Standar penghubung: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Standar Uji & Pemeriksaan: API 6D, API 598

Suhu kerja: -196°C~610°C

Jenis koneksi: RF, RTJ, FF, BW.BSPT, NPT

Lingkungan asam:NACE MR0175



Fitur Desain

1: Full bore atau reduced bore
2: Struktur tubuh integral
3: Double Block & Bleed, Double isolasi dan berdarah ((DIB-1&DIB-2)
4: Desain yang aman dari kebakaran (API 607)
5: Sistem anti ledakan
6: Desain anti-statis
7: Bantuan rongga diri
8: Pengujian emisi kabur (opsional)



Bola diperbaiki oleh trunnion dan batang untuk ukuran 4 ′′ & kecil.



Double BLOCK & BLEED (DBB)

Ketika bola berada dalam posisi tertutup, masing-masing kursi menutup media proses secara independen pada saat yang sama antara aliran atas/bawah dan rongga tubuh,memungkinkan pendarahan tekanan rongga terperangkap (DBB) melalui saluran pembuangan dan katup ventilasiFungsi double block dan bleed memungkinkan untuk mencuci katup di bawah tekanan dan memverifikasi bahwa kursi ditutup dengan benar.

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 0

Double isolasi & berdarah (DIB)

Kursi efek piston ganda, tekanan sedang, baik di hulu dan hilir maupun di rongga tubuh, menciptakan dorongan yang dihasilkan yang mendorong cincin kursi terhadap bola,katup dengan efek piston ganda lingkaran kursi membutuhkan tekanan rongga bantuan untuk mengurangi penumpukan tekanan di rongga tubuh.

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 1

Desain aman kebakaran

Karena katup bola Coosai menerapkan dua desain tertutup melalui segel O-ring dan gasket luka spiral grafit logam.bahan non-logam seperti segel kursi PTFE, gasket, O-ring segel, karet dll akan rusak, sementara lapisan luar dari grafit logam spiral luka gasket menyediakan segel sekunder.kursi logam akan secara otomatis membentuk segel logam dengan bola di bawah dorongan musim semi yang secara efektif akan mengontrol kebocoran internal dan kebocoran eksternal. Desain katup sepenuhnya sesuai dengan API 607, API 6FA, BS 6755, JB / T 6899 dan standar lainnya,

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 2

Batang tahan ledakan:

Batang dibuat secara terpisah dari bola dengan integral T-tipe bahu bulat, dipertahankan oleh bland.(desain lain tersedia atas permintaan)

Perangkat anti-statis:

Spring plus jenis perangkat anti-statis grafit diterapkan antara bola, batang, kelenjar Flange dan tubuh untuk menjaga kontinuitas listrik antara semua komponen logam.Dan memastikan resistensi lebih rendah dari persyaratan layanan yang paling berat.

Perangkat injeksi minyak

Untuk DN150 (NPS 6) & lebih besar batang dan kursi katup dilengkapi dengan perangkat injeksi minyak pelindung, untuk DN125 & lebih kecil,kami dapat menyediakan alat injeksi pelumas penyegelan sesuai dengan kebutuhan pelanggan. Ketika O-ring rusak secara tidak sengaja, oleh disuntikkan sealant disegel untuk mencegah media melalui ring kursi katup dan batang kebocoran.

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 3

Pilihan Penyegelan

Kursi lunak: Metal ke Metal O-Ring seal

Struktur sederhana penyegelan handal Terapkan pada partikel Penyegelan handal torsi rendah memenuhi pelanggan 'tinggi

aplikasi luas biaya rendah. kondisi media penyegelan keandalan dan persyaratan torsi rendah

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 4



SQ41 Katup bola masuk atas

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 5



Bahan dari bagian utama

Tidak. Nama aksesori Bahan ASTM
1 Tubuh A216 WCB/A105
2 Kursi Cincin karet
3 Ring kursi A182-F304
4 Cincin penyegelan PTFE
5 Bola Grafit+F304
6 Batang A276 410
7 Gaskel penyegelan PTFE
8 Kapsul katup A216 WCB/A105
9 Pengemasan Grafit
10 Kelenjar pengemasan A216 WCB
11 Sapi A193 B7
12 Lever A216 WCB
13 Kacang A194 2H
14 Sapi A193 B7





Catatan: Bagian utama dari seri katup dan bahan permukaan penyegelan berbeda sesuai dengan kondisi kerja yang berbeda dan persyaratan khusus pelanggan.

Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 6



Tekanan

(Kelas)

Dimeter nominal Flange Pengelasan soket & Sambungan berdaun

DN

(mm)

NPS

(dalam)

L D D1 D2 B f Z-Φ L1 NPT" d
150 15 1/2 108 90 60 44 10 2 4-16 138 1/2 " 23
20 3/4 117 100 70 52 11 2 4-16 152 3/4 " 28
25 1 127 110 79.5 57 12 2 4-16 165 1 " 35
32 140 115 89 67 13.5 2 4-16 178 11⁄4 " 43
40 165 125 98.5 73 15 2 4-16 190.5 Satu setengah inci. 49
50 2 178 150 121 92 16.5 2 4-19 216 2 " 62
65 190.5 180 140 105 18 2 4-19 241 Dua setengah inci. 74
80 3 203 190 152.5 127 19.5 2 4-19 282 3 " 90
300 15 1/2 140 95 67 44 15 2 4-16 140 1/2 " 23
20 3/4 152 115 83 52 16.5 2 4-19 152 3/4 " 28
25 1 165 125 89 57 18 2 4-19 165 1 " 35
32 178 135 98.5 67 19.5 2 4-19 178 11⁄4 " 43
40 190.5 155 114.5 73 21.5 2 4-22 190.5 Satu setengah inci. 49
50 2 216 165 127 92 23 2 8-19 216 2 " 62
65 241 190 149.5 105 26 2 8-22 241 Dua setengah inci. 74
80 3 282 210 168.5 127 29 2 8-22 282 3 " 90
600 15 1/2 165 95 67 44 21.5 7 4-16 165 1/2 " 23
20 3/4 190.5 115 83 52 23 7 4-19 190.5 3/4 " 28
25 1 216 125 89 57 24.5 7 4-19 216 1 " 35
32 229 135 98.5 67 28 7 4-19 229 11⁄4 " 43
40 241 155 114.5 73 29.5 7 4-22 241 Satu setengah inci. 49
50 2 292 165 127 92 32.5 7 8-19 292 2 " 62
65 330 190 149.5 105 36 7 8-22 330 Dua setengah inci. 74
80 3 356 210 168.5 127 39 7 8-22 356 3 " 90





SQ347 SQ347Klep bola masuk atas



Valve bola bagian atas tubuh untuk mengurangi kebocoran eksternal 7

Dimensi eksternal

Tekanan

(Kelas)

Diameter nominal Ukuran
mm inc L D D1 D2 b f Z-φd
RF BW
150 150 6 559 559 280 241 216   2 8-φ22
200 8 660 660 343 298.5 270   2 8-φ22
250 10 787 787 407 362 324   2 12-φ25
300 12 838 838 483 432 381   2 12-φ25
350 14 889 889 534 476 412.8   2 12-φ29
400 16 991 991 597 540 470   2 16-φ29
450 18 1092 1092 635 578 533.4   2 16-φ32
500 20 1194 1194 699 635 584   2 20-φ32
600 24 1397 1397 813 749 692   2 20-φ35





Tekanan

(Kelas)

Diameter nominal Ukuran
mm inc L D D1 D2 f Z-φd
RF RJ BW
300 150 6 559 559 559 318 270 216 2 12-φ22
200 8 660 660 660 381 330 270 2 12-φ25
250 10 787 787 787 445 387.4 324 2 16-φ29
300 12 838 838 838 521 450.8 381 2 16-φ32
350 14 889 889 889 584 514.4 412.8 2 20-φ32
400 16 991 991 991 648 571.5 470 2 20-φ35
450 18 1092 1092 1092 711 628.6 533.4 2 24-φ35
500 20 1194 1194 1194 775 685.8 584 2 24-φ35
600 24 1397 1397 1397 915 812.8 692 2 24-φ41



Tekanan

(Kelas)



Diameter nominal

Ukuran
mm inc L D D1 D2 f Z-φd
RF RJ BW
600 150 6 559 562 559 356 292 216 7 12-φ29
200 8 660 664 660 420 349 270 7 12-φ32
250 10 787 791 787 508 432 324 7 16-φ35
300 12 838 841 838 559 489 381 7 20-φ35
350 14 889 891 889 603 527 413 7 20-φ38
400 16 991 994 991 686 603 470 7 20-φ41
450 18 1092 1095 1092 743 654 533 7 20-φ45
500 20 1194 1200 1194 813 724 584 7 24-φ45
600 24 1397 1406 1397 940 838 692 7 24-φ51





Tekanan

(Kelas)

Diameter nominal Ukuran
mm inc L D D1 D2 f Z-φd
RF RJ BW
900 100 4 457 460 457 290 235 157 7 8-φ32
150 6 610 613 610 381 317.5 216 7 12-φ32
200 8 737 740 737 470 393.5 270 7 12-φ38
250 10 838 841 838 545 459.5 324 7 16-φ38
300 12 965 968 965 610 533.5 381 7 20-φ38
350 14 1029 1038 1029 640 559 413 7 20-φ41
400 16 1130 1140 1130 705 616 470 7 20-φ45
450 18 1219 1232 1219 785 686 533 7 20-φ51
500 20 1321 1334 1321 855 749.5 584 7 20-φ54
600 24 1549 1568 1549 1040 902 692 7 20-φ67



Tekanan

(Kelas)

Diameter nominal Ukuran
mm inc L D D1 D2 f Z-φd
RF RJ BW
1500 100 4 546 549 546 310 241.5 157 7 8-φ35
150 6 705 711 705 395 317 216 7 12-φ38
200 8 832 841 832 485 393.5 270 7 12-φ45
250 10 991 1000 991 585 482.5 324 7 12-φ51
300 12 1130 1146 1130 675 517.5 381 7 16-φ54
350 14 1257 1276 1257 750 635 413 7 16-φ60
400 16 1384 1407 1384 825 705 470 7 16-φ67



Tekanan

(Kelas)

Diameter nominal Ukuran
mm inc L D D1 D2 f Z-φd
RF RJ BW
2500 100 4 673 683 673 355 273 157 7 8-φ35
150 6 914 927 914 485 368.5 216 7 8-φ41
250 8 1022 1038 1022 550 438 270 7 12-φ54
300 10 1270 1292 1270 675 540 324 7 12φ67
300 12 1422 1445 1422 760 619 381 7 12-φ73
